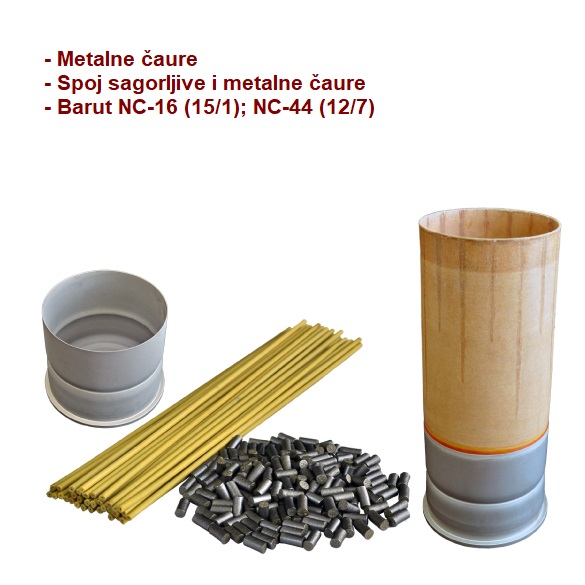

Сагорљиви елементи и пуњења за калибар 125мм

M88/4 Ž40 за асемблирање метка 125mm са HE-I, HEAT-T и APFSDS-T M88 и MK-1 и MK-2
Техничке карактеристике
Тежина барута (приближно): - NC-16 (15/1), kg - NC-44 (12/7), kg	2,9 2,2 - 2,5
Маса сагорљивих компонената, g	~ 750
Тежина пуњења (приближно), kg	5,9 ÷ 6,4
Маса пуњења, mm	406 ÷ 408
Каписла	KT.EU. M-84/GUV - 7
Балистички подаци +15°C
Почетна брзина, Vo, m/s - за пројектил HE - за пројектил HEAT-T	850 905

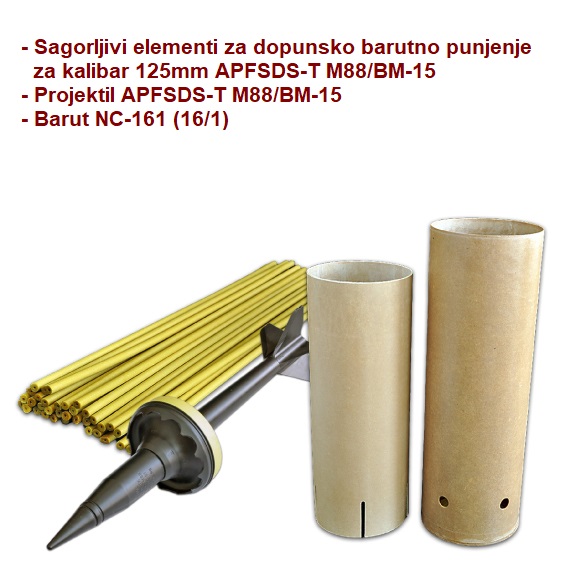

Пројектил APFSDS-T M88
Техничке карактеристике
маса основног пуњења, g	~ 3400
Маса сагорлјивих компонената,g	~ 740
Маса пројектила са језгром, g	~ 5860
Маса лаборисаног пројектила, kg	~ 10
Опсег температуре	-40°C to +50°C
Балистички подаци
Почетна брзина, Vo, m/s	~ 1785
Брзина на 2000m , V ₂₀₀₀ , m/s	1527
Средњи максимални притисак, Pm _mean ,bar	≤ 4590
Пенетрација
Максимална пенетрација на 2000 m кроз панцирну плочу HP-5 квалитета:
- 120 мм дебљине, под углом од 23°
- 150 мм дебљине, под углом од 30° angle
- 200 мм дебљине, под углом од 52° angle

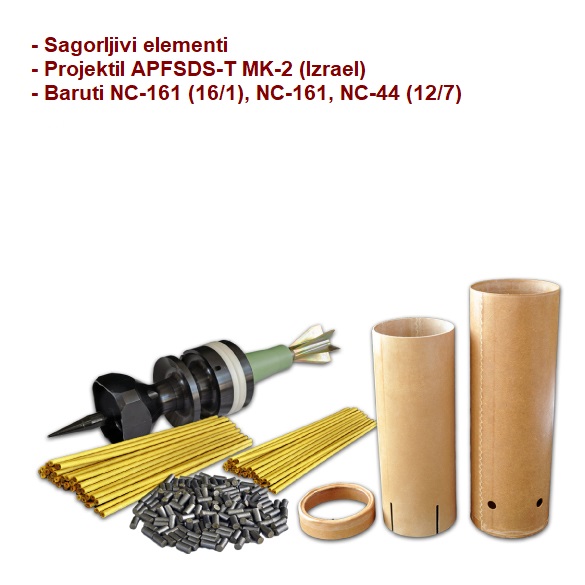

Пројектил APFSDS-T MK-1 и MK-2
Техничке карактеристике
Пенетратор	TUNGSTEN
Маса пројектила, g	MK-1 ~ 7865	MK-2 ~ 7600
Тежина пуњења, g	~ 3200
Маса сагорљивих компонената, g	~ 750
Опсег температуре	-40°C to +50°C
Балистички подаци
Почетна брзина, Vo, m/s	~1660
Mean максимални притисак, at +15°C, Pm _sr , max, MPa	570
Максимални притисак +50°C, Pm _sr , max, MPa	≤ 4590
Пенетрација
Пенетрација нa 2000m, mm > 550
