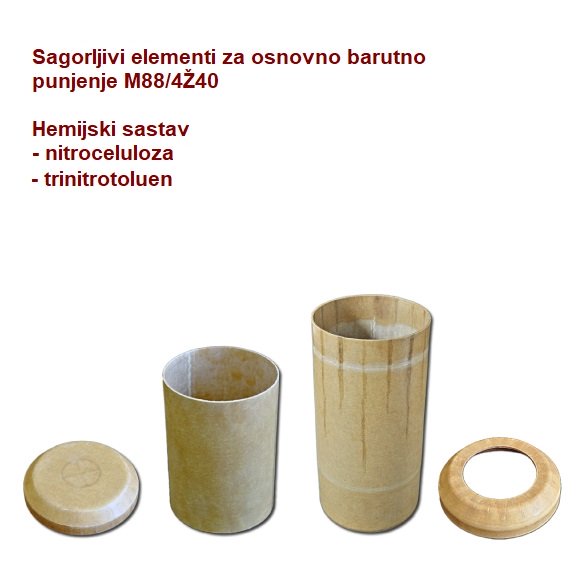

Sagorljivi elementi i punjenja za kalibar 125mm

M88/4 Ž40 za asembliranje metka 125mm sa HE-I, HEAT-T i APFSDS-T M88 i MK-1 i MK-2
Tehničke karakteristike
Težina baruta (približno): - NC-16 (15/1), kg - NC-44 (12/7), kg	2,9 2,2 - 2,5
Masa sagorljivih komponenata, g	~ 750
Težina punjenja (približno), kg	5,9 ÷ 6,4
Masa punjenja, mm	406 ÷ 408
Kapisla	KT.EU. M-84/GUV - 7
Balistički podaci na +15°C
Početna brzina, Vo, m/s - za projektil HE - za projektil HEAT-T	850 905

Projektil APFSDS-T M88
Tehničke karakteristike
Masa osnovnog punjenja, g	~ 3400
Masa sagorljivih komponenata, g	~ 740
Masa projektila sa jezgrom, g	~ 5860
Masa laborisanog projektila, kg	~ 10
Opseg temperature	-40°C to +50°C
Balistički podaci
Početna brzina, Vo, m/s	~ 1785
Brzina na 2000m , V ₂₀₀₀ , m/s	1527
Srednji maksimalni pritisak, Pm _mean ,bar	≤ 4590
Penetracija
Maksimalna penetracija na 2000 m kroz pancirnu ploču HP-5 kvaliteta:
- 120 mm debljine, pod uglom od 23°
- 150 mm debljine, pod uglom od 30° angle
- 200 mm debljine, pod uglom od 52° angle

Projektil APFSDS-T MK-1 i MK-2
Tehničke karakteristike
Penetrator	TUNGSTEN
Masa projektila, g	MK-1 ~ 7865	MK-2 ~ 7600
Težina punjenja, g	~ 3200
Masa sagorljivih komponenata, g	~ 750
Opseg temperature	-40°C to +50°C
Balistički podaci
Početna brzina, Vo, m/s	~1660
Mean maksimalni pritisak, at +15°C, Pm _sr , max, MPa	570
Maksimalni pritisak na +50°C, Pm _mean , max, MPa	≤ 4590
Penetracija
Penetracija na 2000m, mm > 550
